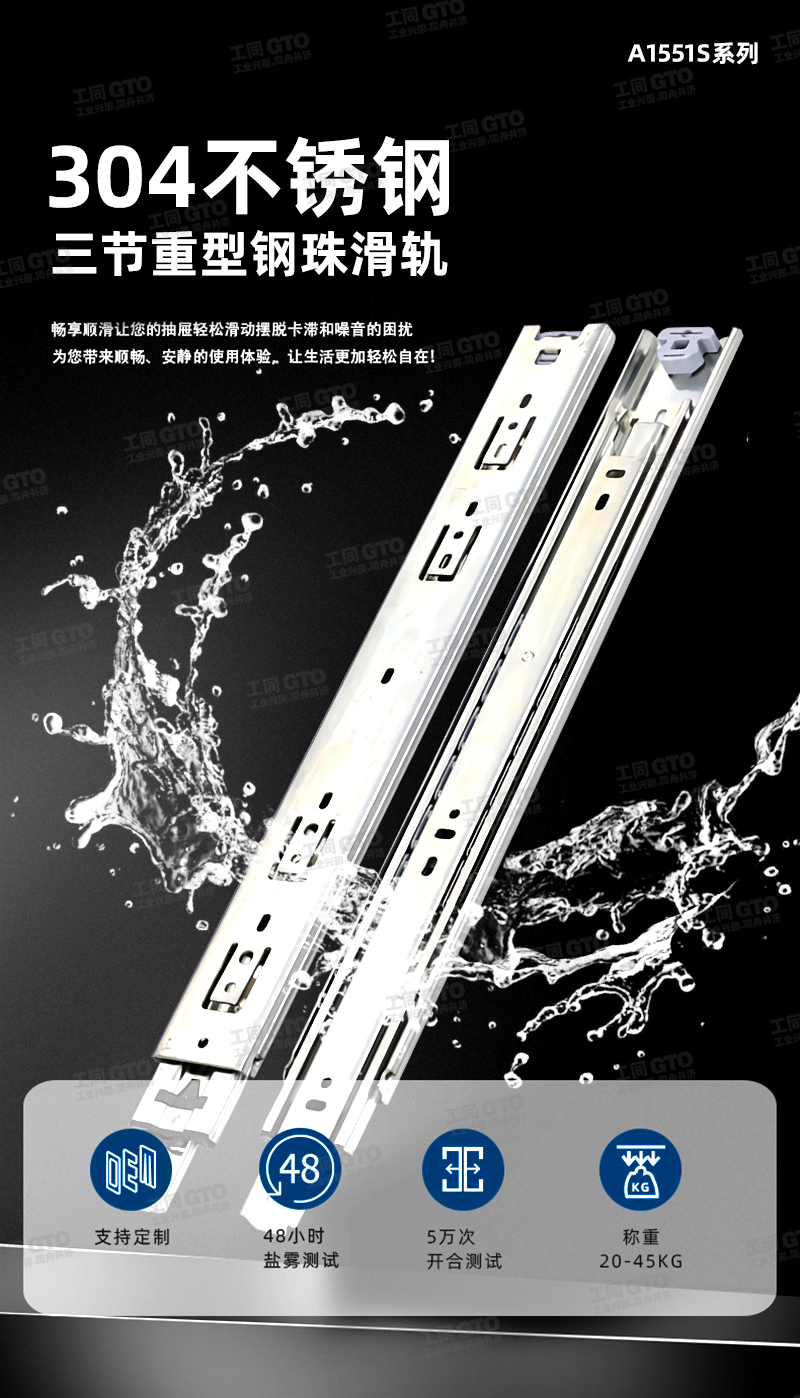

不锈钢重型滑轨
不锈钢材质，防锈防腐，适用于潮湿恶劣工况

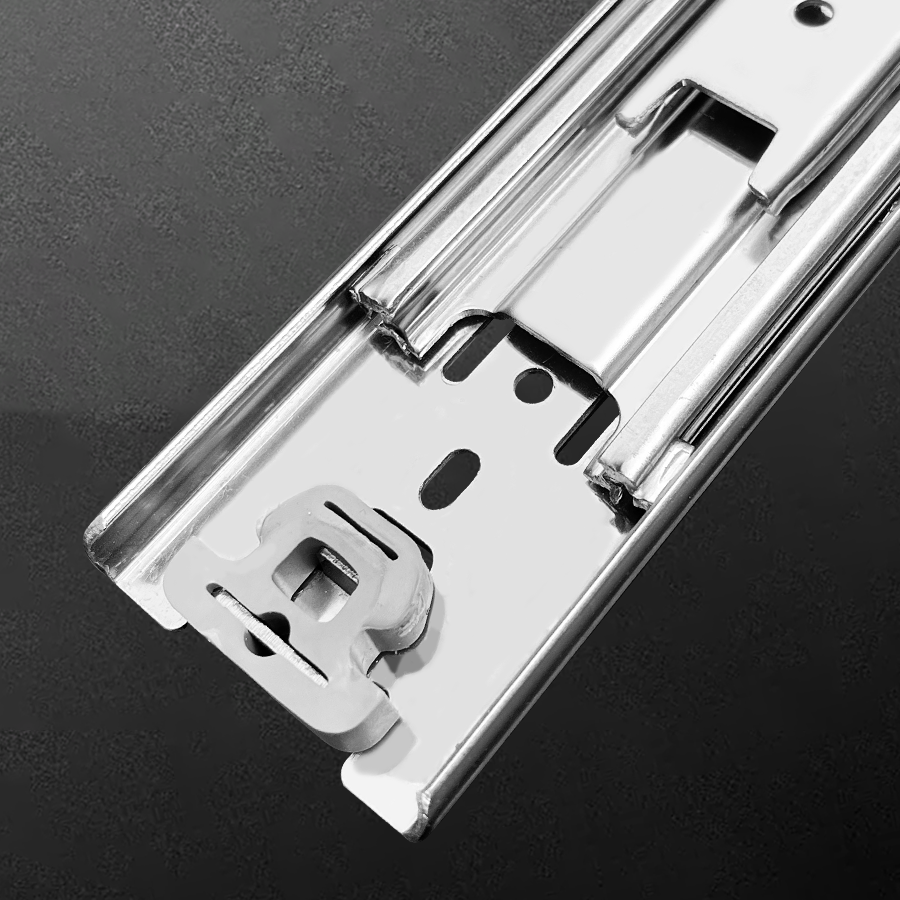

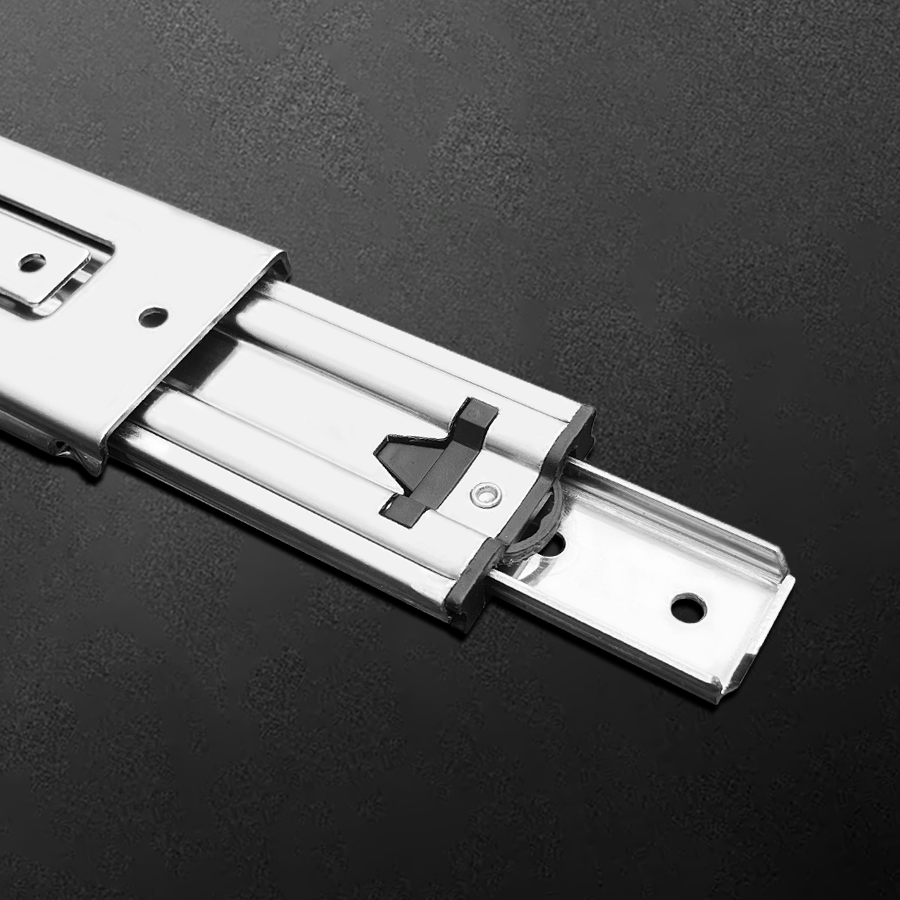

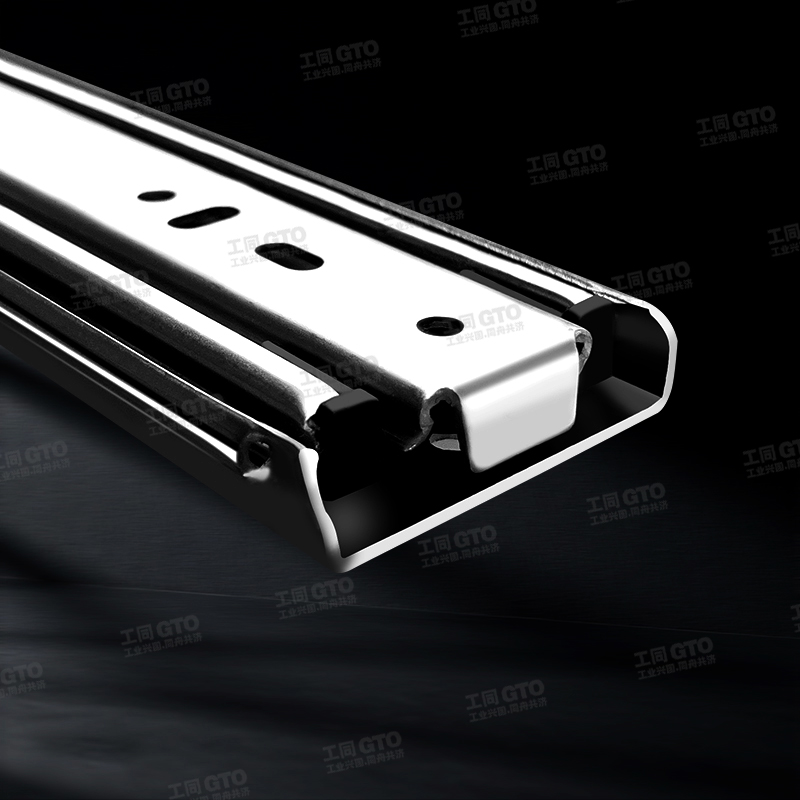

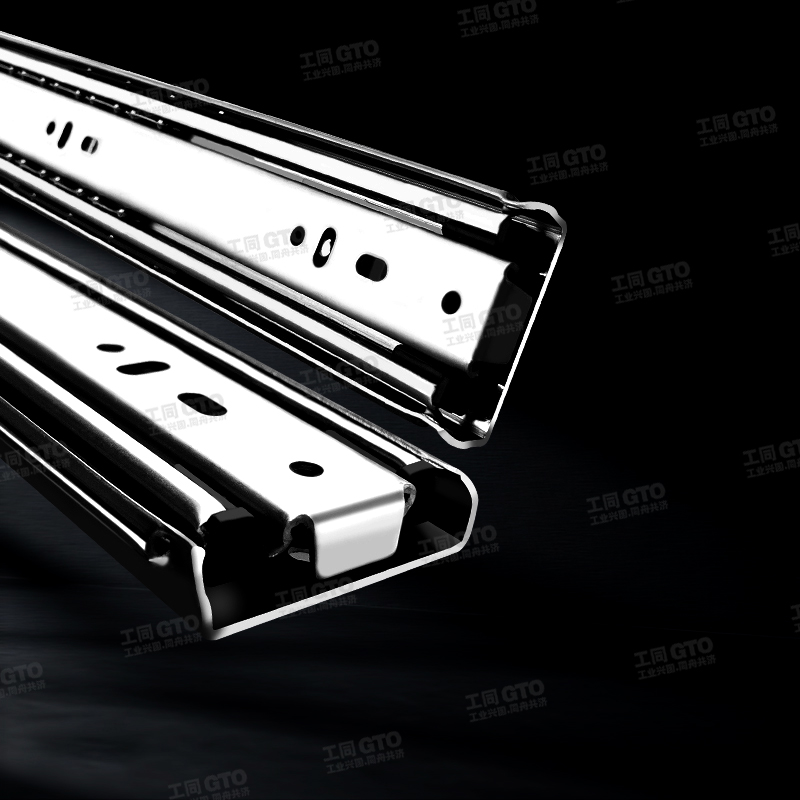

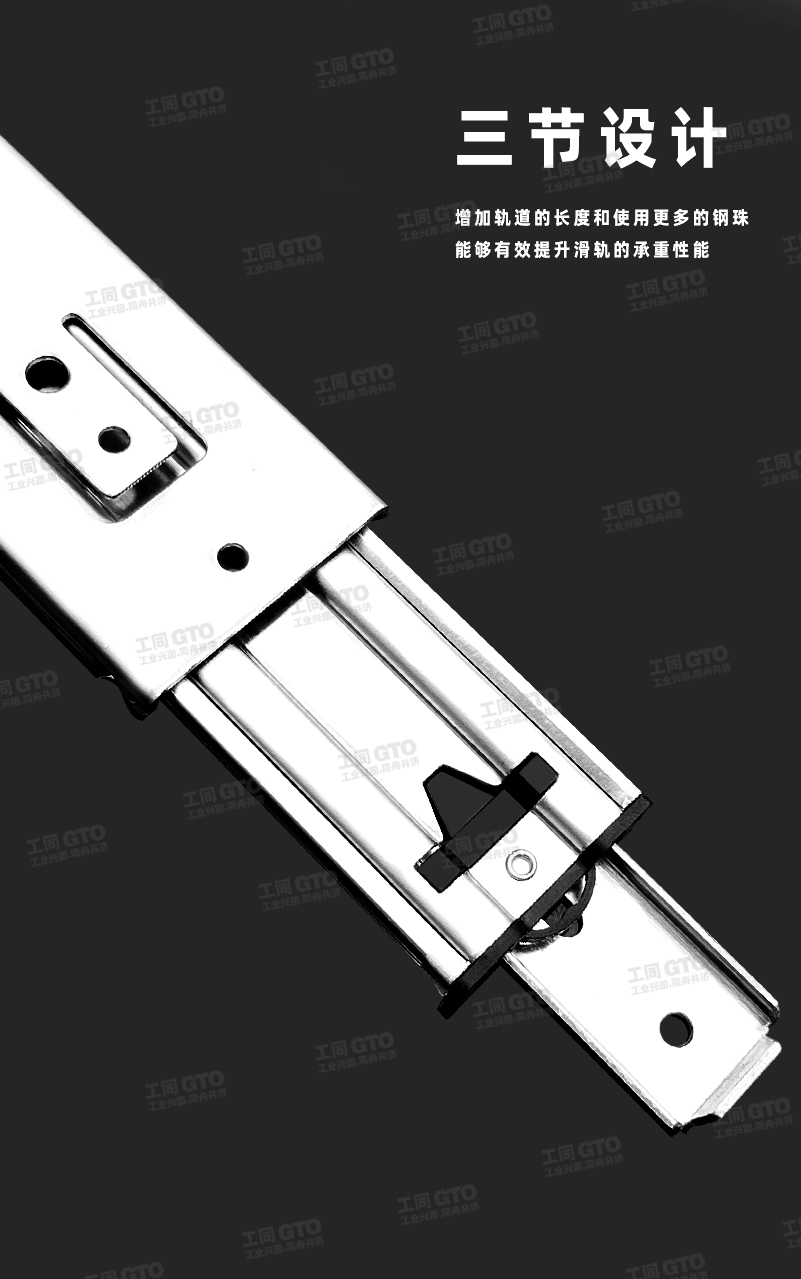

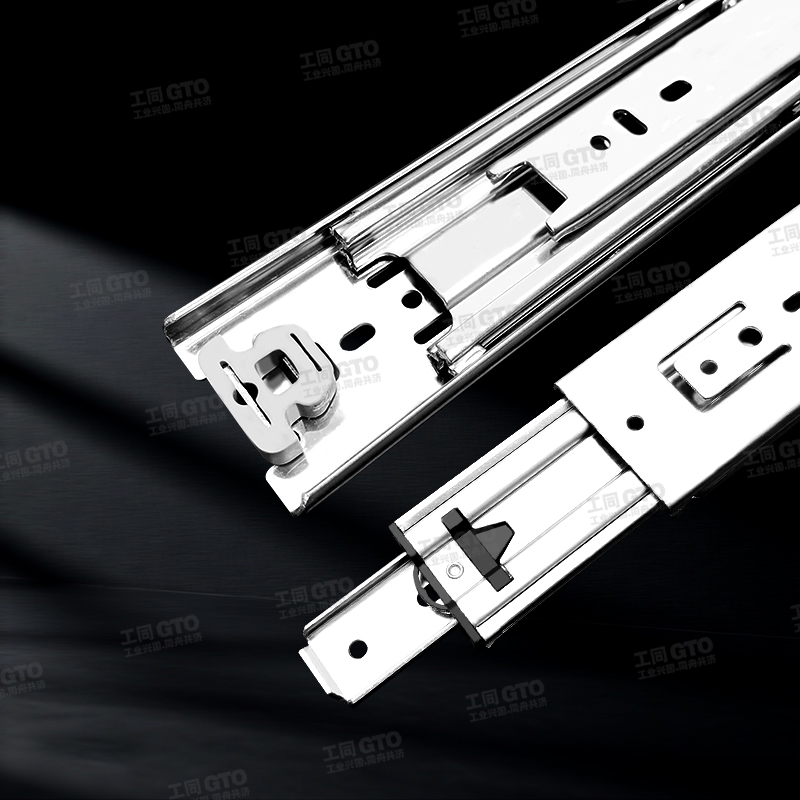

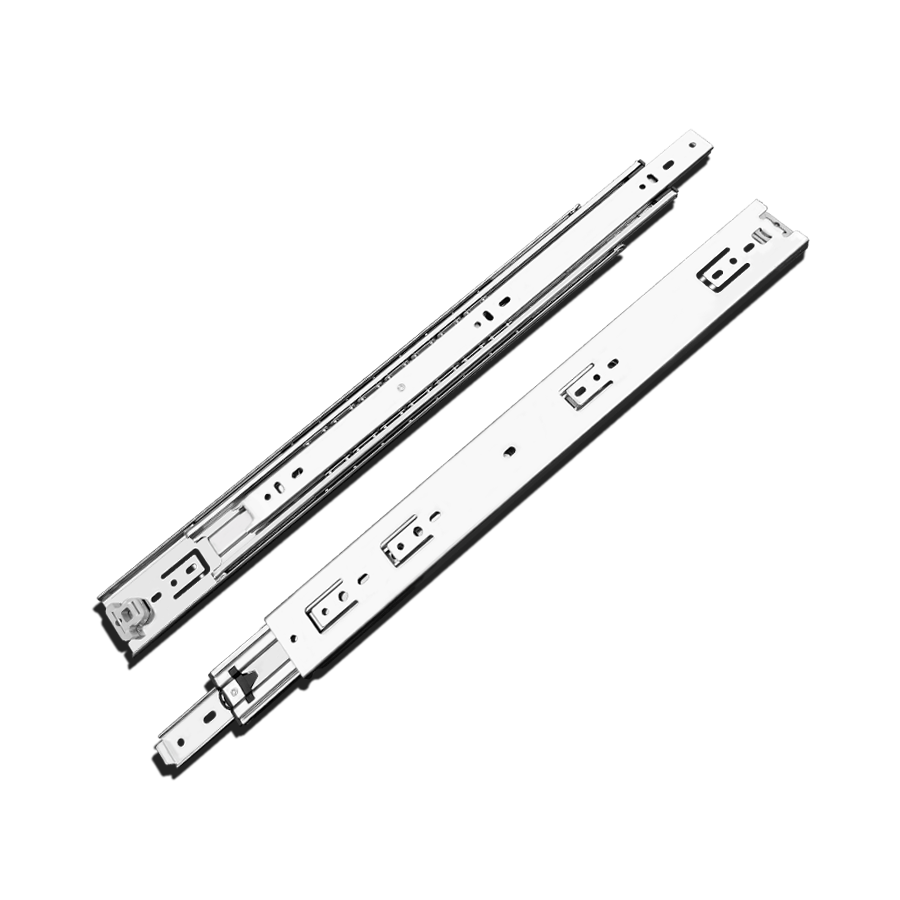

A1551S工业缓冲滑轨采用304不锈钢原材料冲压制成，三节式内外中轨板材厚度统一为1.5mm，整体承重框架牢固耐用。不锈钢原生材质具备优秀抗腐蚀能力，潮湿环境长期使用不易生锈磨损。
坚实耐用,防腐防锈,运行稳定,安装便捷

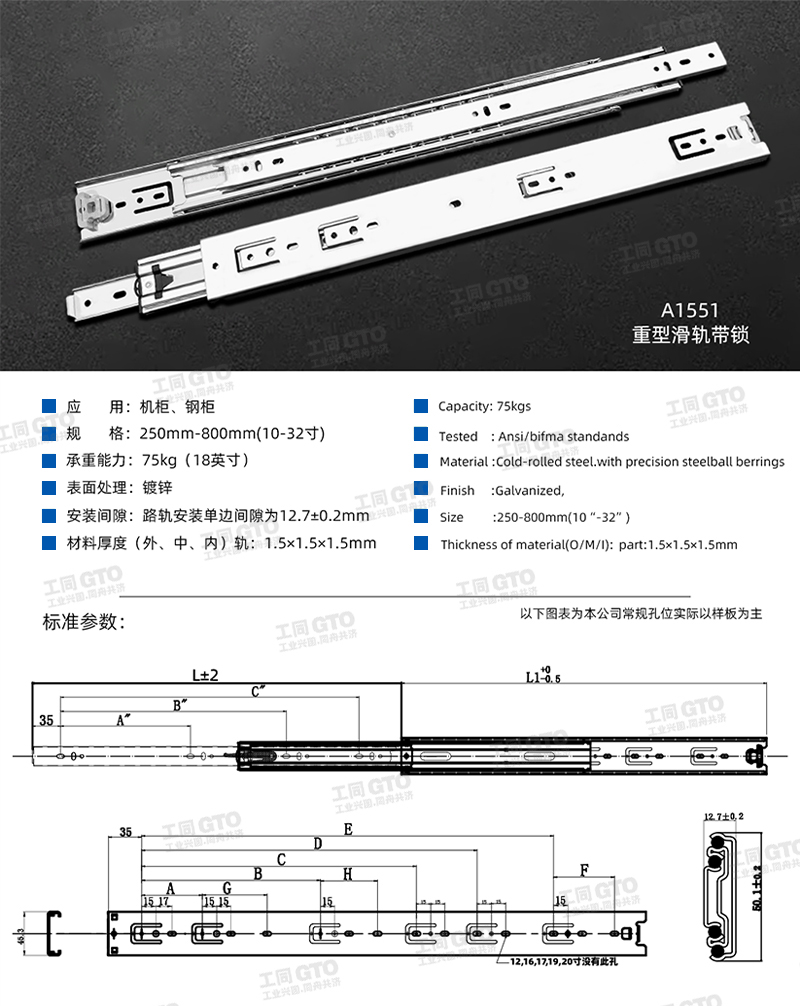

| 产品规格Product Size | 闭合长度 | 拉出长度 | 孔位及相关长度(Hole Pattem) 单位 unit:mm | |||||||||
| Closed Length | Draw out Length | |||||||||||
| L1 | L | A” | B" | C" | A | B | C | D | E | F | G | |
| A1551S-10 | 250 | 255 | 160 | / | / | 64 | / | / | / | / | / | / |
| A1551S-12 | 300 | 305 | 96 | 208 | / | 64 | / | / | / | / | / | / |
| A1551S-14 | 350 | 355 | 128 | 256 | / | 64 | / | / | 224 | / | / | 96 |
| A1551S-16 | 400 | 405 | 128 | 320 | / | 64 | / | / | 224 | 288 | / | 96 |
| A1551S-18 | 450 | 455 | 160 | 352 | / | 64 | / | / | 224 | 352 | / | 96 |
| A1551S-20 | 500 | 505 | 192 | 416 | / | 64 | 224 | 352 | 416 | / | / | 96 |
| A1551S-22 | 550 | 555 | 224 | 448 | / | 64 | 224 | 352 | / | 416 | 64 | 96 |
| A1551S-24 | 600 | 605 | 224 | 512 | / | 64 | 224 | 352 | 480 | / | / | 96 |
| A1551S-26 | 650 | 655 | 258 | 544 | / | 64 | 224 | 352 | 512 | / | / | 96 |
| A1551S-28 | 700 | 705 | 288 | 608 | / | 64 | 224 | 352 | 480 | 608 | / | 96 |
| A1551S-30 | 750 | 755 | 320 | 640 | / | 64 | 224 | 352 | 480 | 608 | / | 96 |
| A1551S-32 | 800 | 805 | 256 | 512 | 704 | 64 | 224 | 352 | 480 | 672 | / | 96 |
