机箱机柜重型轨道滑轨科普：参数解读与选购避坑指南

很多机柜集成商、设备工程师在做机箱、服务器机柜配套时，很容易忽略机箱机柜重型轨道滑轨。不少人直接选用家具轻型滑轨，短期看不出问题，长期满载运行就会出现托盘下坠、推拉卡顿、钢珠脱落，严重时造成设备磕碰损坏，增加运维成本。

一、什么是机箱机柜重型轨道滑轨

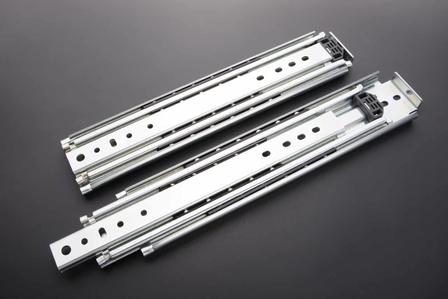

机箱机柜重型轨道滑轨，大多采用三节全拉出钢珠结构，由外轨、中轨、内轨三层轨道嵌套，依靠多排淬火实心钢珠实现滚动抽拉。区别于家用抽屉滑轨，它按照工业震动、长期重载工况设计，能够将机柜内的设备托盘、仪器抽屉 100% 完全拉出，方便工程师在机柜正面完成设备检修、更换配件。

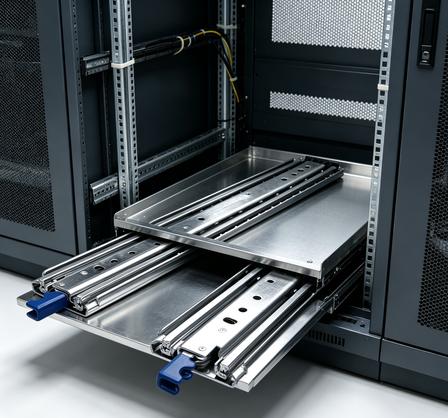

这类滑轨广泛用于服务器机柜、电控机箱、储能柜、测试仪器机箱、UPS 设备柜。工同 GTO 的工业重载滑轨就是针对机箱机柜场景开发，轨身加厚，抗形变能力更强，适配机房、车间等持续震动的工况。

二、核心结构与关键参数科普

1. 规格宽度（选型第一指标）行业主流分为 51mm、53mm、76mm 三类，轨道越宽，钢板厚度越高，抗弯性能越好：

• 51mm：紧凑型，额定承重 75kg，适合空间受限、负载中等的小型工控机箱、仪器抽屉；

• 53mm：工业通用款，成对额定承重 150kg，是绝大多数网络机柜、电控机箱的主流选择；

• 76mm：超重载款，单副承重可达 230kg，用于重型服务器机柜、大型储能机箱、重载设备托盘。

2. 材质与表面处理常规室内机房、干燥车间，优先选加厚冷轧钢 + 镀锌 / 电泳黑处理，性价比高；沿海盐雾、潮湿冷库、化工环境，建议选用 304 不锈钢材质，防止生锈卡死。

3. 功能分类

• 普通款：基础抽拉，成本低，适合静态设备机柜；

• 双向带锁款：拉出检修时自动锁止，防止托盘意外回缩，机房运维、车载设备机箱首选；

• 阻尼缓冲款：闭合时缓冲减速，降低冲击震动，保护精密仪器。

三、机箱机柜重型轨道滑轨选购建议（避坑重点）

1. 承重预留余量，警惕虚标市面上低价产品标注的往往是瞬时极限承重，不是长期额定承重。选型时，滑轨额定承重建议≥设备总重量的 1.5 倍，不要满载使用，避免长期受力变形。

2. 核对安装尺寸确认机柜深度、托盘深度，滑轨长度要匹配柜体深度；同时核对单边安装间隙，孔位对齐，左右滑轨保持水平，单边受力不均会大幅缩短滑轨寿命。

3. 根据使用环境选材质普通机房：冷轧电镀钢即可；潮湿、盐雾、户外柜体，直接选用不锈钢材质。

4. 震动环境优先带锁结构服务器、变频器机箱运行会持续震动，优先带锁机箱机柜重型轨道滑轨，防止托盘意外滑出，保护设备与操作人员安全。

四、常见误区

误区 1：随便买家用重型滑轨替代机柜滑轨。家用滑轨钢板薄，没有做抗震动、疲劳测试，机柜长期震动环境下极易下垂失效。 误区 2：只看最大承重，忽略钢板厚度。同等承重下，轨身钢板越厚，长期重载稳定性越好。 误区 3：忽略行程。两节滑轨不能完全拉出，不方便检修机箱深处设备，工业机箱机柜场景优先三节全展滑轨。

五、小结

机箱机柜重型轨道滑轨，是机柜内部托盘、抽拉机箱的关键承重部件，选型不能只看价格。优先确定设备重量、安装空间、使用环境，匹配对应宽度、材质、锁止功能。工同 GTO 拥有 51/53/76mm 完整规格矩阵，支持长度、孔位非标定制，适配各类机箱机柜配套与改造项目。
