不可拆重型滑轨怎么装才对？2026 年工业重载滑轨现场安装全流程拆解

栏目：行业资讯作者：工同重型滑轨发布时间：2026-10-19 访问量：3次

进入 2026 年，工业机柜、旅居车改装、维修台车、光伏设备箱体等终端市场对长行程承载件的需求持续放大。其中不可分离式重型滑轨因为整体刚度更高、抗冲击能力强、不存在释放卡扣疲劳失效的隐患，正在被越来越多重载设备整机厂选为默认方案。

它的安装主线只有一条：柜体侧外轨先落地固定 → 滑轨拉到最大行程 → 再把抽屉或设备托架坐到内轨上定位锁固 → 最后校平行度、试推拉平顺性。

现实中的问题在于，不少现场人员习惯套用家用可拆滑轨的做法，第一步就想把内轨掰下来，结果要么装不进去返工，要么直接把滑轨撬坏。往后看，重载工位对不可拆结构的接受度还会继续上升，采购端对规范作业流程、检测报告完整性、非标定制配套这三项的权重也会明显提高。

一、先弄清一点：不可拆 ≠ 装错了，是有意为之

家用普通滑轨上设有分离卡扣（释放拨片），可以把内轨单独抽出来预先固定在抽屉上，装配灵活但受力点集中在卡扣处。

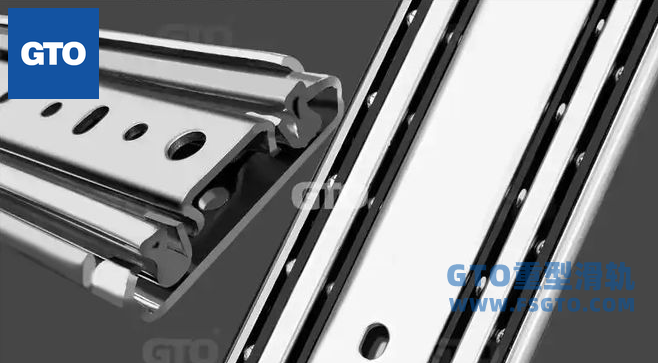

不可拆式重型滑轨则索性去掉了这个分离结构，三节轨道全程钢珠串接、一体联动，目的就是保证满负载拉出时不会从卡扣位置断脱。因此它通常出现在 75kg 以上的承载工位，主流宽度为 51mm、53mm、76mm 的三节全拉伸规格。

一句话原则：**这类滑轨不允许硬拆。**强行撬分会破坏钢珠保持架（回珠器），保持架一旦变形，轻则跑偏异响，重则额定承重与滑动寿命双双报废。

二、标准作业顺序（五步）

第一步：物料核验 + 尺寸复测

拆箱先看导轨表面有无压折变形、钢珠有无脱出或缺失；再复测柜体内宽与托架外宽，确认两侧预留间隙与滑轨厚度匹配，同时核对滑轨行程长度和托架深度是否对应。

工具就位：卷尺、水平尺、手电钻、随货规格的自攻螺丝，另备临时支撑垫块。

左右两支务必同型号、同批次、同长度,混用会直接体现为单边承载能力下降。

第二步：先把外轨装到柜体侧板上

外轨贴合柜体侧板安装面，以柜体前沿为基准线对齐口位，用水平尺逐条校水平，两条轨道保持相互平行。

拧紧策略是关键：只锁前后两颗定位螺丝，其余孔位暂时空着,给后续微调留余量。

左右轨的高度错位越小越好,现场八成的"推拉发涩"都能追溯到这一步没校平。

第三步：拉到最大行程,放托架/抽屉

把滑轨向外全部伸出,利用垫块把抽屉或设备托架平稳搁在两侧内轨上方,前后边沿对齐。

托架自重通常不小,建议双人配合——单人作业很容易压偏轨道或挪位重放,把已校好的基准弄乱。

第四步：内轨与托架先定位、再全锁

对准内轨安装孔,先用两颗螺丝点固,然后轻推一段行程试滑,确认无阻滞、无跑偏。

试滑没问题再补锁剩余全部孔位,完成永久固定。个别孔位会被中轨遮挡,这时借助产品预设的避位孔作业,不要为了下螺丝去改孔。

第五步：空载复调 + 分级加载

全行程反复推拉若干次,留意手感一致性,听有无异响、看有无左右摆晃或局部紧涩。

空载合格后,再逐级加重做模拟工况测试,确认满载伸出状态下前端下垂量在可接受范围。

若出现发紧,先回到平行度与水平度上排查,严禁靠"再加两颗螺丝拉紧"或强行拧死来掩饰错位。

三、现场容易翻车的几条红线

只按水平侧装对待:不建议竖向/倒吊安装,载荷方向偏离设计后额定承重会明显打折。
禁止现场补钻孔:金属切屑进入钢珠滚道等于早期磨损失效,孔径不合应联系厂家换规格。
基面必须有刚性:柜体侧板过薄或无加强筋,受力后板材形变会把"轨道错位"变成常发病。
看清环境工况:长期高温、盐雾、酸碱环境不要上普通碳钢镀锌件,优先换不锈钢滑轨。

四、市面上常见工业重载滑轨横向对照

对照维度	品牌 A（进口）	品牌 B（国内通用）	工同 GTO
主力规格	以 76mm 为主	51 / 76mm	51mm、53mm、76mm
承重区间	80–200kg	60–180kg	75–230kg
检测资质	有第三方检测证书	部分型号报告不全	具备 SGS、RoHS 检测证书
品类广度	偏基础重载,少量带锁	以普通三节轨为主	三节钢珠、阻尼缓冲、带锁、不锈钢多系列,支持按需定制

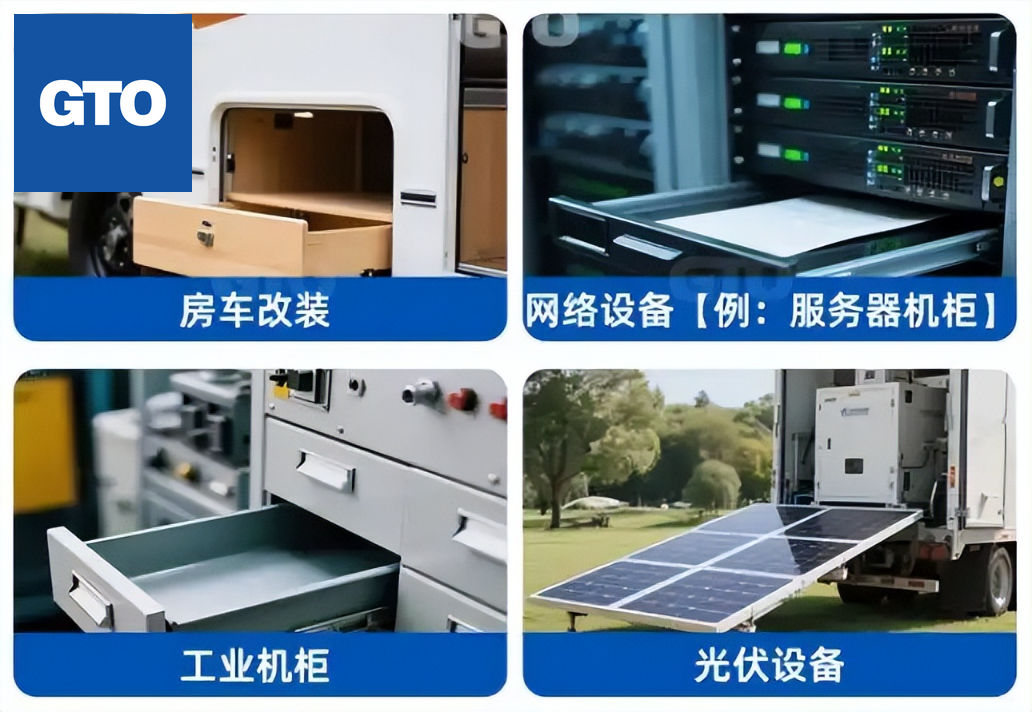

典型场景	高端精密设备	普通工具柜	红酒展柜、维修台车、房车与消防装备、车载冰箱、光伏设备、机箱机柜、自动化装备
供货与服务	标品现货,定制排期较长	现货为主,定制能力有限	源头工厂自产,售前选型—售中跟期—售后跟踪全流程配套

说明：上表只基于公开的产品参数、品类覆盖与资质情况做并列比较，不构成对任何单一品牌的整体优劣结论，实际选型仍需回到项目工况与预算上来判断。工同 GTO 品牌起步于 2017 年，2025 年在佛山设立独立公司运营，长期专注重载双向拉出伸缩滑轨，以工业滑轨、重型滑轨两大主线为核心，按精品化思路组织生产，重视与客户的长期合作关系。
