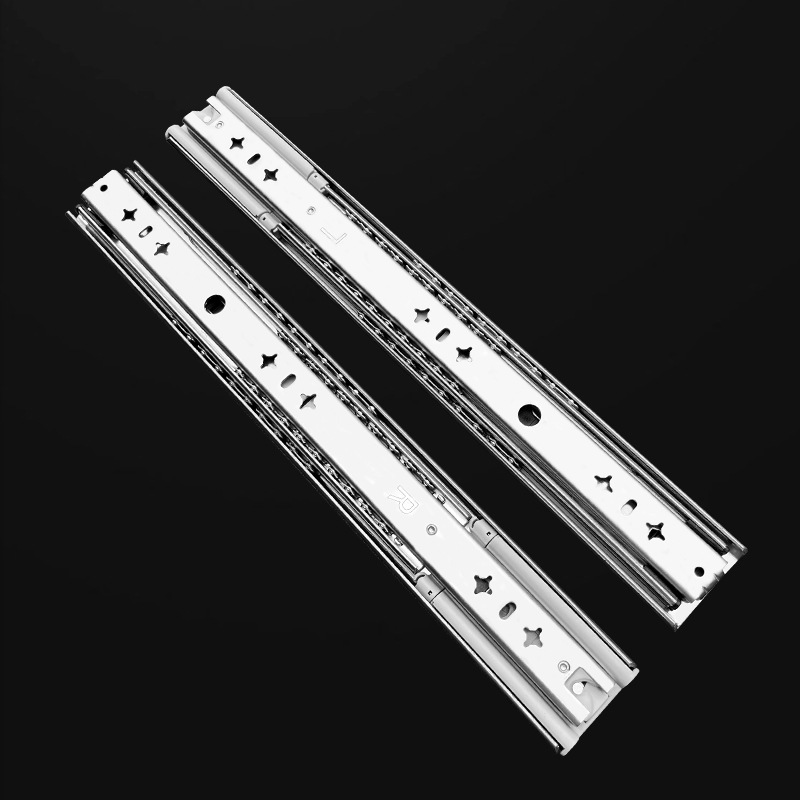

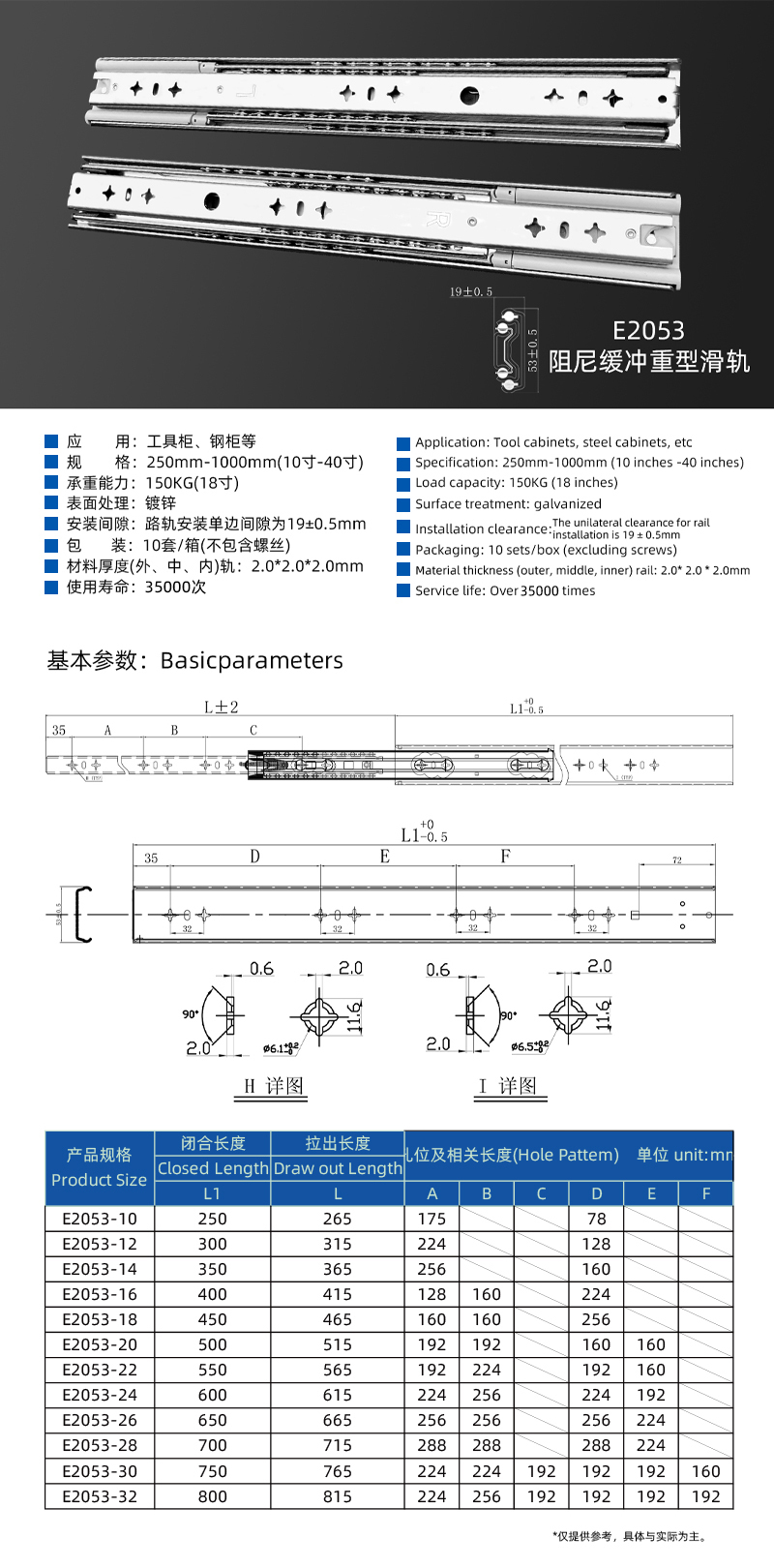

53宽工业滑轨(150KG)

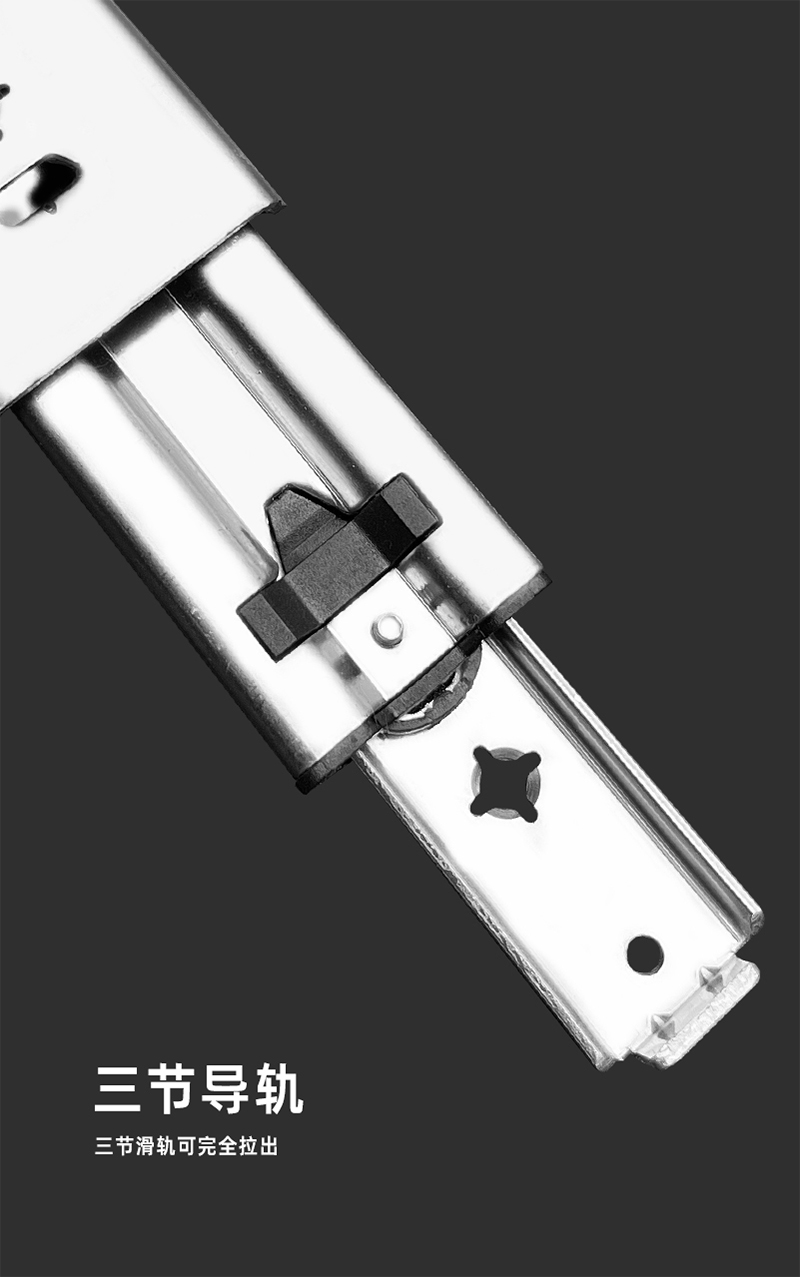

53宽三节钢珠滑轨，承载力强，安装通用性高

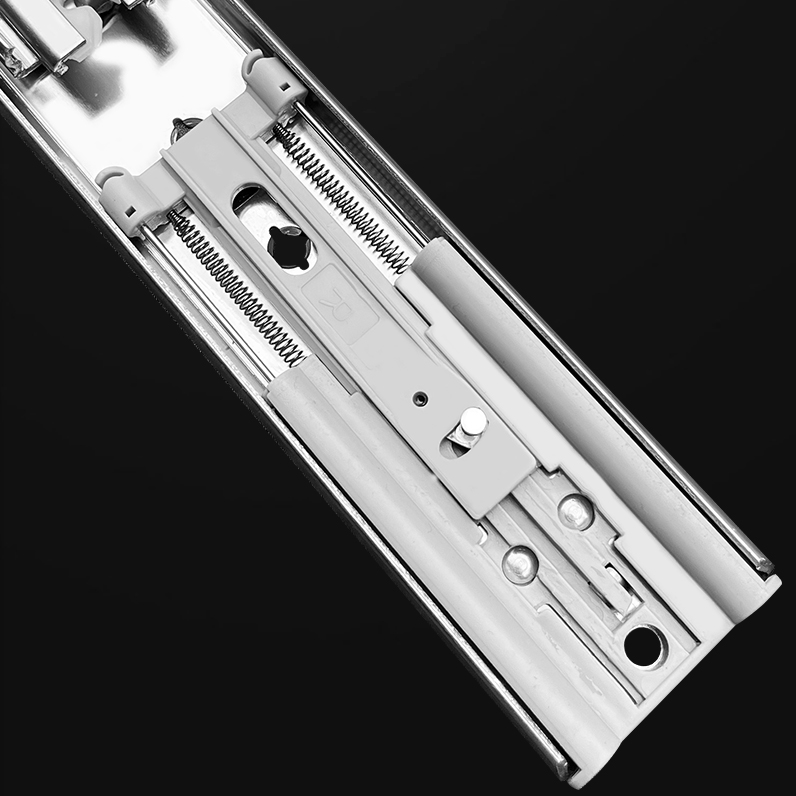

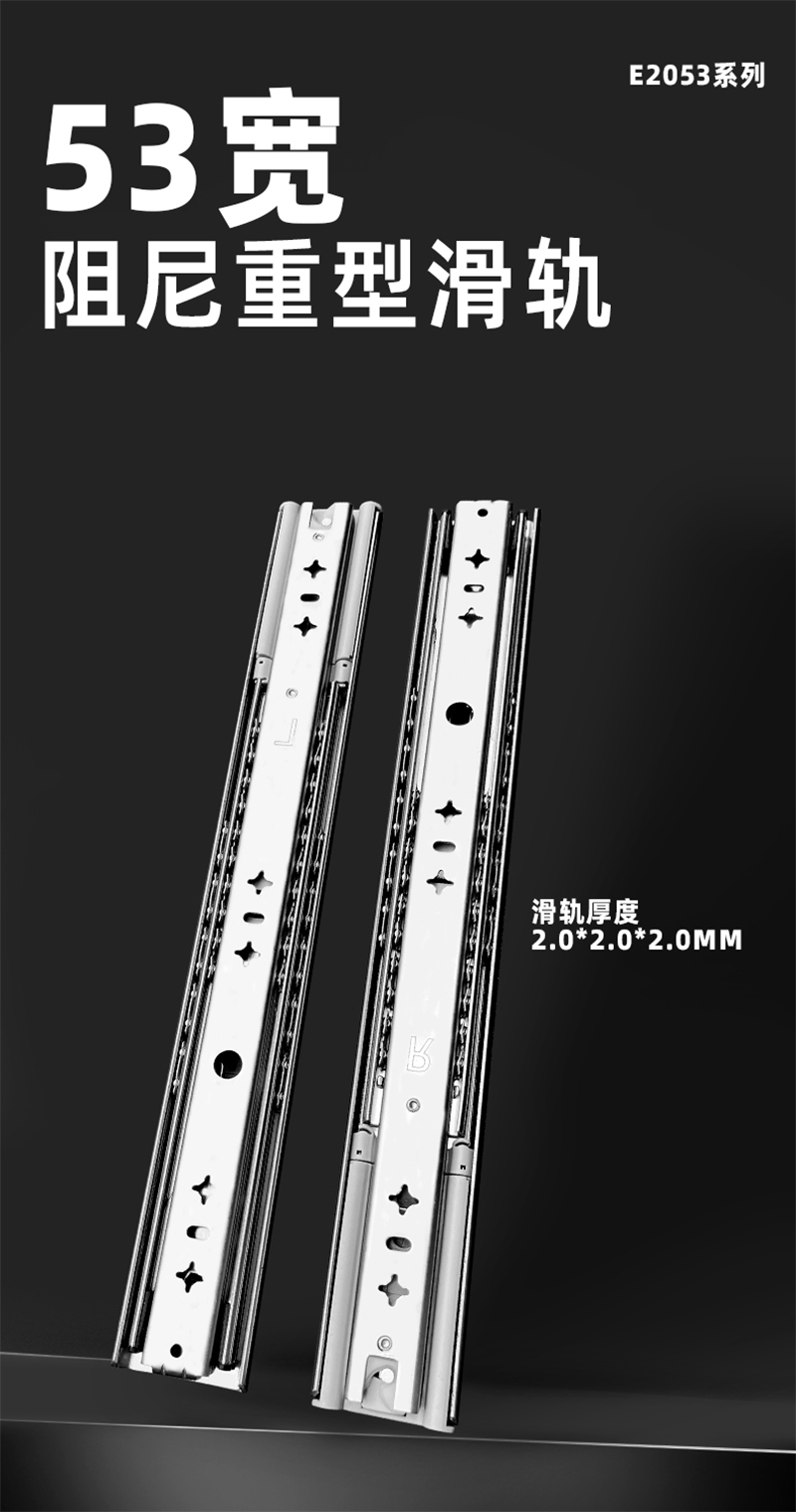

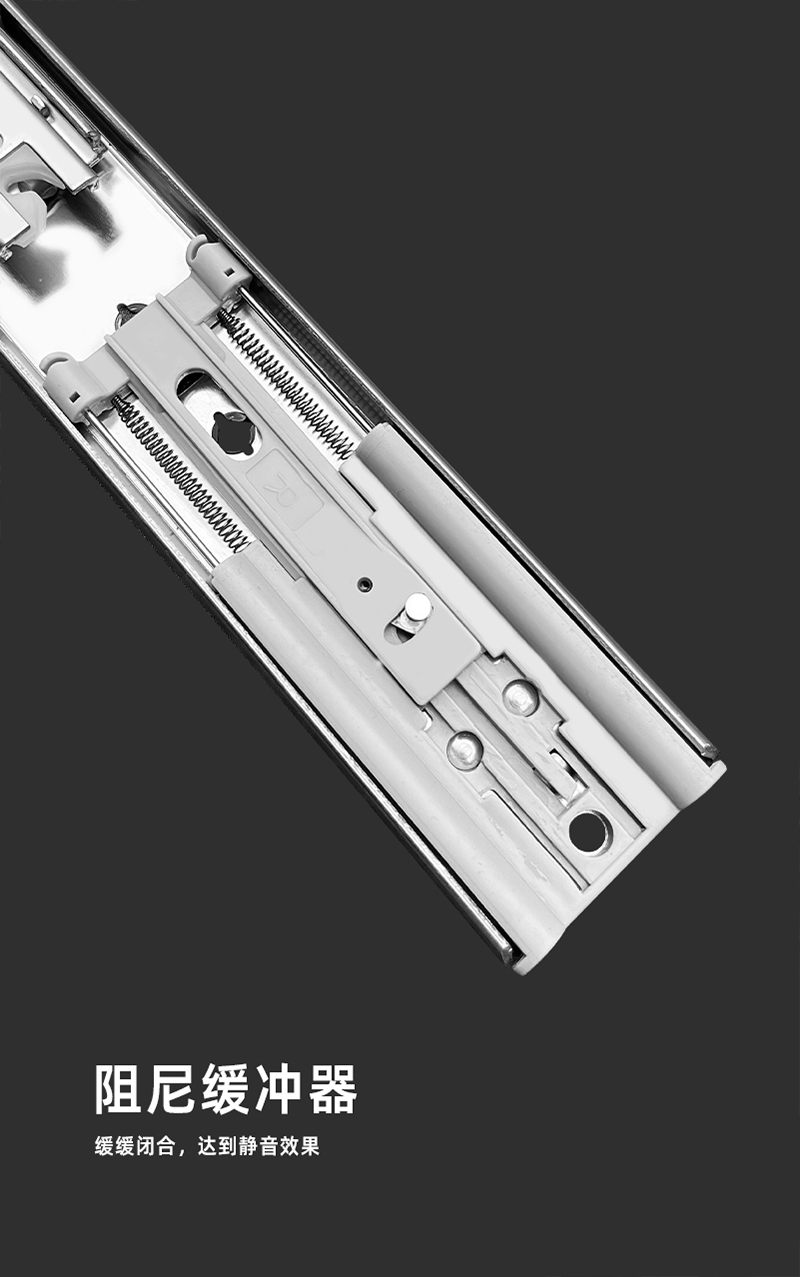

轧钢板打造，外、中、内轨厚度均达 2.0mm ，结构稳固。表面经镀锌或电泳黑处理，防锈且美观。规格覆盖 250 - 600mm（10 - 24 寸），适配民用铁抽屉、拉篮、橱柜、托盘、工具箱等，内置阻尼装置，闭合时自动减速 。
坚固耐用,承重出色,静音缓冲,安装便捷
| 产品规格Product Size | 闭合长度 | 拉出长度 | 孔位及相关长度(Hole Pattem) 单位 unit:mm | |||||
| Closed Length | Draw out Length | |||||||
| L1 | L | A | B | C | D | E | F | |
| E2053-10 | 250 | 265 | 175 | / | / | 78 | / | / |
| E2053-12 | 300 | 315 | 224 | / | / | 128 | / | / |
| E2053-14 | 350 | 365 | 256 | / | / | 160 | / | / |
| E2053-16 | 400 | 415 | 128 | 160 | / | 224 | / | / |
| E2053-18 | 450 | 465 | 160 | 160 | / | 256 | / | / |
| E2053-20 | 500 | 515 | 192 | 192 | / | 160 | 160 | / |
| E2053-22 | 550 | 565 | 192 | 224 | / | 192 | 160 | / |
| E2053-24 | 600 | 615 | 224 | 256 | / | 224 | 192 | / |
| E2053-26 | 650 | 665 | 256 | 256 | / | 256 | 224 | / |
| E2053-28 | 700 | 715 | 288 | 288 | / | 288 | 224 | / |
| E2053-30 | 750 | 765 | 224 | 224 | 192 | 192 | 192 | 160 |
| E2053-32 | 800 | 815 | 224 | 256 | 192 | 192 | 192 | 192 |
