大型电器柜承重重型滑轨科普，结构原理与实用选购建议

大型电器柜承重重型滑轨是电力电气柜体里容易被忽视，但直接影响设备安全、检修效率的关键功能部件，大量应用于高压电器柜、PLC 控制柜、UPS 电源柜、新能源电气柜体、服务器电气机柜等设备当中，主要用来承载内部电源模块、电气组件、检修抽拉托盘，实现抽屉单元、设备托盘的完整抽拉，方便后期元器件检修、更换与调试工作。很多柜体设计、采购人员会直接套用普通家具滑轨或者轻型工业滑轨，投入使用之后很快出现轨道下垂、推拉卡顿、钢珠脱落、柜体晃动等问题，严重时会造成电气模块磕碰，给整套电气设备埋下安全隐患，理解工同大型电器柜承重重型滑轨的基础构造与选型逻辑，能够从源头降低柜体后期故障概率。

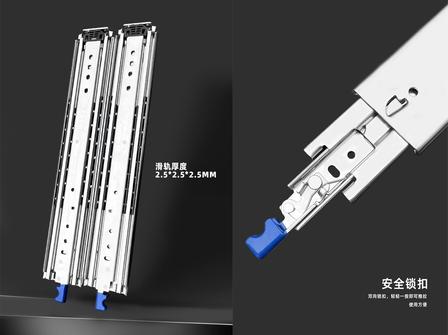

GTO大型电器柜承重重型滑轨普遍采用三节全拉出结构，由外轨、中轨、内轨以及多排实心淬火钢珠组件组合而成，外轨固定在电器柜柜体侧板，内轨连接电气抽拉托盘或者设备抽屉，依靠钢珠滚动完成伸缩运动，三节结构可以实现接近 100% 行程拉出，电气组件可以完全暴露在操作空间，不用拆卸柜体就可以对深处元器件开展维护，这也是电器柜很少选用两节短行程滑轨的核心原因。和民用抽屉滑轨不一样，电器柜场景会持续承受电气设备自重，还会面临车间震动、温差变化、粉尘侵入等工况，因此轨体钢板厚度、钢珠品质、表面防腐处理都会有更高标准，板材厚度不足的滑轨，即便短时间可以拉动重物，长期满载运行会发生不可逆的弯曲变形，直接丧失承载能力。

材质是决定大型电器柜承重重型滑轨使用寿命的基础，市面上主流分为冷轧电镀钢材与不锈钢两大类。冷轧电镀重型滑轨综合性价比更高，镀锌或者锌镍合金表面处理可以抵御普通室内车间粉尘与轻微氧化，适合干燥室内安装的常规大型电器柜，也是绝大多数电力控制柜的常用选择；如果电器柜部署在户外、沿海厂区、化工车间等高湿度、高盐雾环境，水汽会加速镀层损耗，这时优先选用 304 不锈钢材质，耐锈蚀能力更强，减少生锈卡滞故障，特殊海洋工况还可以升级 316L 不锈钢版本，不过不锈钢材料成本更高，室内干燥环境无需盲目选用不锈钢款式。

规格宽度直接对应滑轨的承载上限，行业内用于大型电器柜承重重型滑轨主流有 51mm、53mm、76mm 三种宽度，轨体越宽，钢板用料越厚，内部可以排布更多钢珠，抗弯曲形变性能越好。51mm 属于紧凑型重载规格，适合内部安装空间受限、设备总重偏低的中小型电气柜体；53mm 是电器柜应用最为普遍的通用规格，兼顾承重与安装空间，绝大多数标准电气控制柜都适配该规格；76mm 超宽型号属于超重载方案，用于搭载大功率电源、重型成套模块的大型电器柜，对整体柜体的侧板强度也有配套要求，柜体板材过薄即便滑轨承重足够，也会出现侧板拉扯变形的现象。

很多选型误区来源于只看产品标注的最大承重，在大型电器柜承重重型滑轨选型时，不能刚好等于设备托盘满载重量，工程实践中需要预留安全冗余，一般建议滑轨额定承重≥托盘加上全部电气元器件总重量的 1.3 倍，预留出来的余量可以抵消设备震动、瞬间冲击带来的负荷，避免长期满负荷运行加速轨道、钢珠磨损，这一点是电气柜体五金选型非常关键的细节，不少项目出现滑轨过早损坏，就是没有预留承重余量造成的。同时滑轨闭合长度要严格匹配电器柜柜体深度，滑轨长度不能大于柜体内部净深，长度选错会造成无法完全闭合或者行程不足，采购前需要完成柜体深度、侧板安装间隙的实际测量。

功能配置方面，基础普通款结构简单，故障率低，适合追求极简维护的室内电器柜；带安全锁扣的大型电器柜承重重型滑轨，拉出之后可以锁止固定，检修作业的时候托盘不会意外回弹，避免检修人员受伤、电气部件磕碰，震动工况的电器柜优先考虑带锁款式；阻尼缓冲款式可以缓解重载托盘闭合时的撞击，降低柜体内部元器件受到的冲击，多用于精密仪器类电气柜体，但阻尼结构会增加后期维护点，粉尘多的车间环境需要谨慎选择阻尼结构，粉尘进入阻尼组件容易造成失效。安装层面，电器柜柜体侧板需要具备足够刚性，螺丝点位要完整上满，不能只固定少数几颗螺丝，侧板刚性不足，再好的重型滑轨也发挥不出额定承重性能。

综合来看，挑选大型电器柜承重重型滑轨，应当先统计托盘连同电气模块的整体满载重量，计算出需要的额定承重等级，再结合电器柜安放环境确定钢材材质，依据柜体内部空间挑选滑轨宽度与闭合长度，最后结合检修需求确认是否需要带锁、阻尼等附加功能，不要单纯以价格作为判断标准，重载柜体配件一旦出现故障，后期设备停机检修的综合成本，会远高于滑轨本身的采购差价。
